18款7寸按客户要求改界面例程

变能陈工 6月前 848

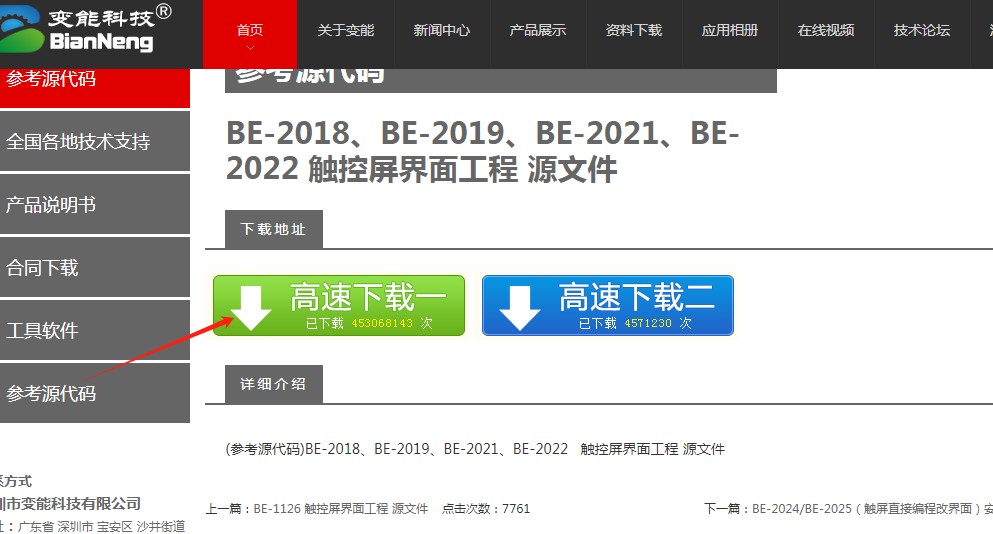

1,先打开公司网站下载触控屏界面源文件

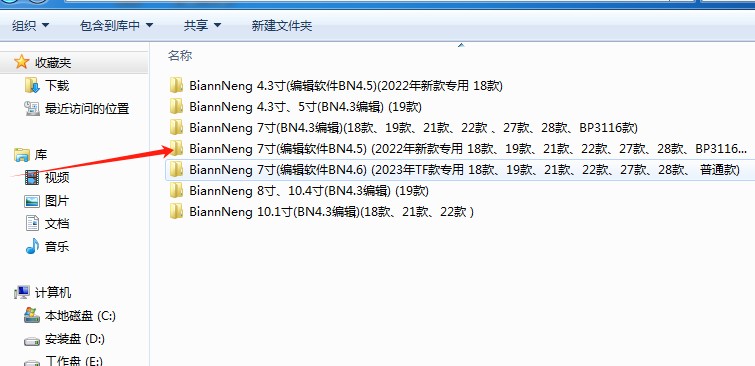

2,解压源文件,解压后选择对应型号的文件

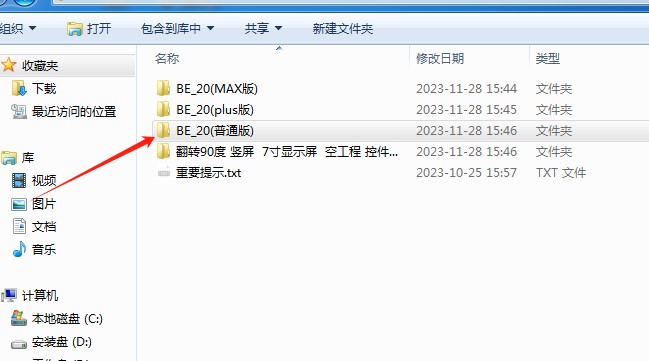

3,选择对应屏的文件


4将这个源文件复制一份备用,可以放电脑桌面,方便编辑


5,打开PS软件

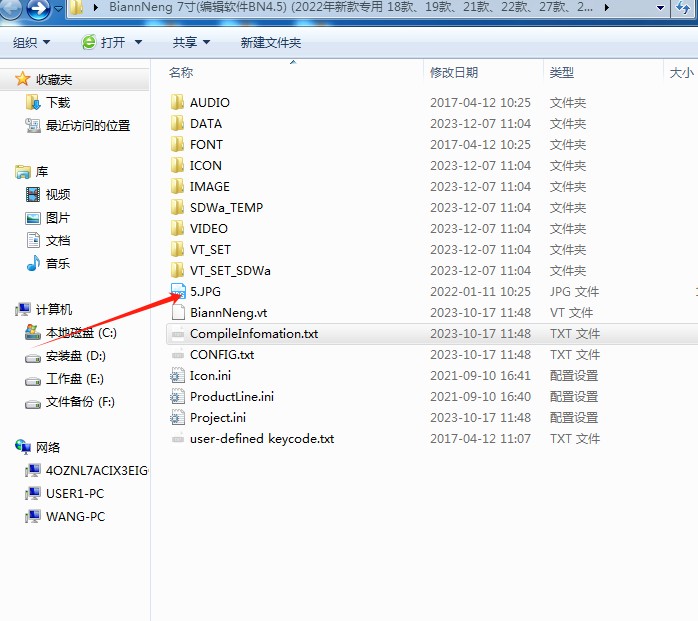

6,找到刚才复制的源文件的VT_SET文件夹,里面找到要改的参考图片

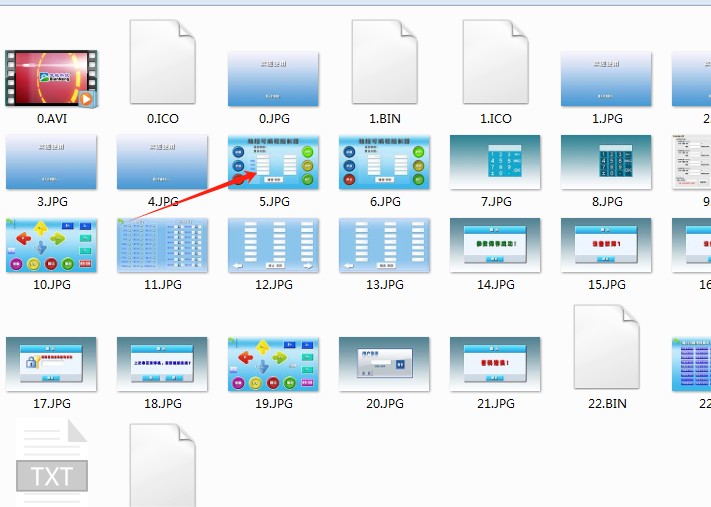

7,我们以第五张图片为例,我们将图片复制一份,放到当前上页目录

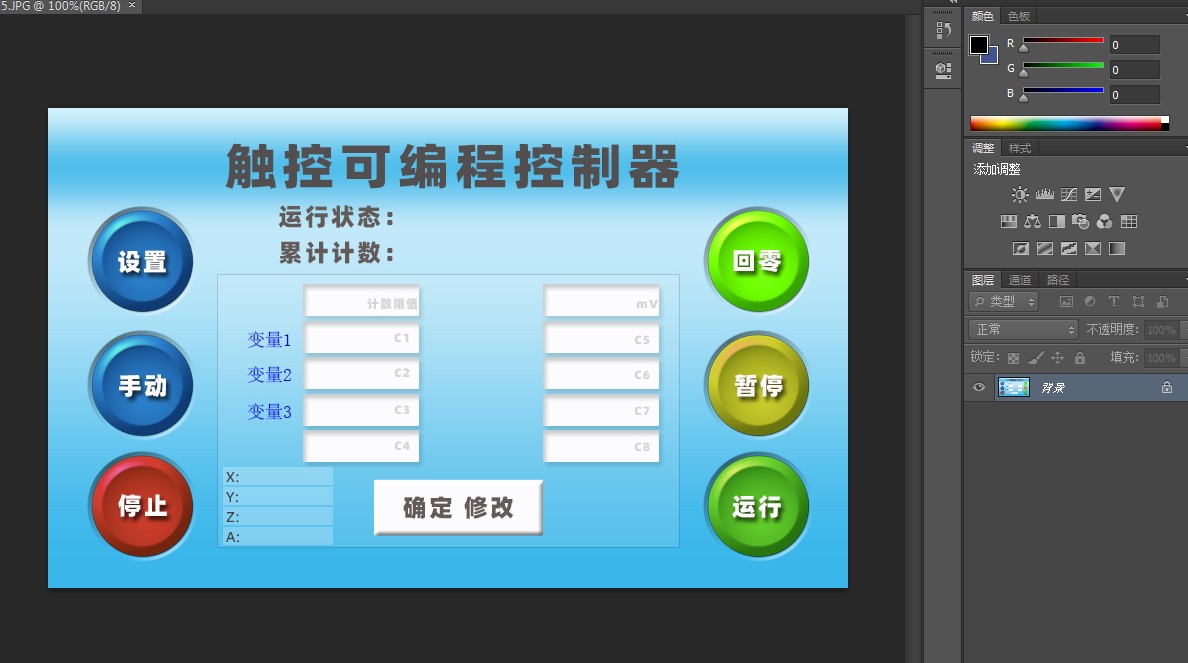

8,我们用PS打开那个图片,直接用鼠标把图片拖动进PS就可以。

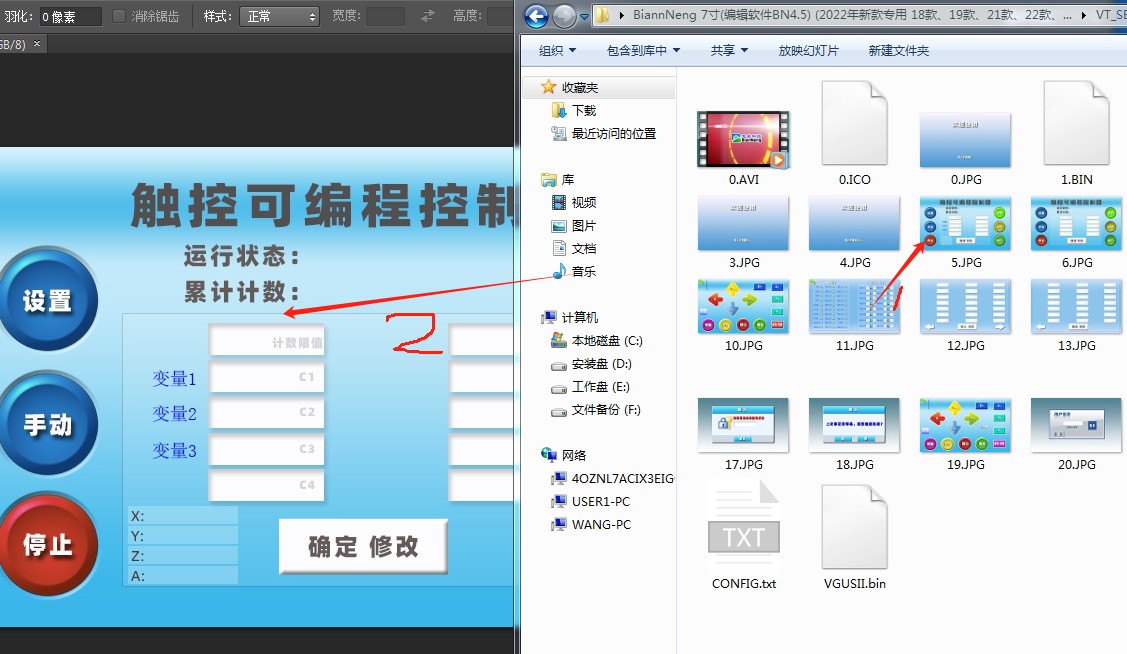

9.需要更改的图片也拖进PS软件里面,

然后PS合并可见层,  最重要一点 这里:点保存     (千万别点另存  每个PS版本格式不同)


10.保存以后的文件效果如图


11保存好以后,公司网站下载BN4.5组态软件压缩包并解压并打开软件,

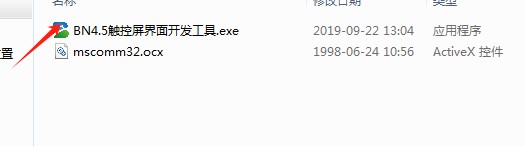

12解压后的软件如图,我们双击打开它

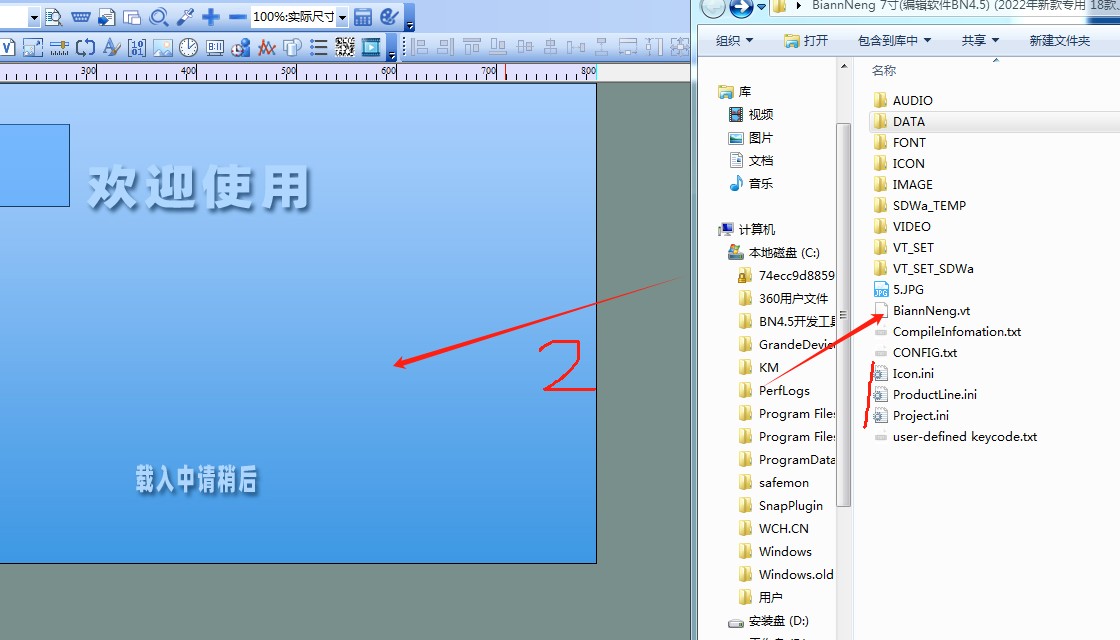

13,将我们之前的源文件里面的bianneng.vt拖到BN4.5里


14.项目打开以后选中5号图片,直接替换,

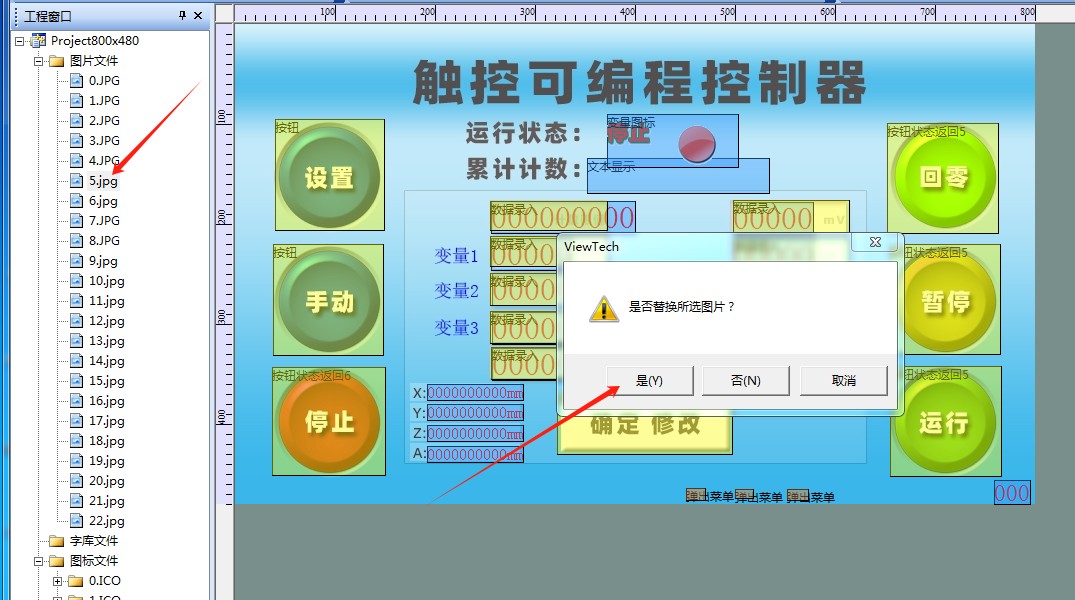

15.在弹出的框中选中刚刚做好的图片,点替换,替换后的效果如图

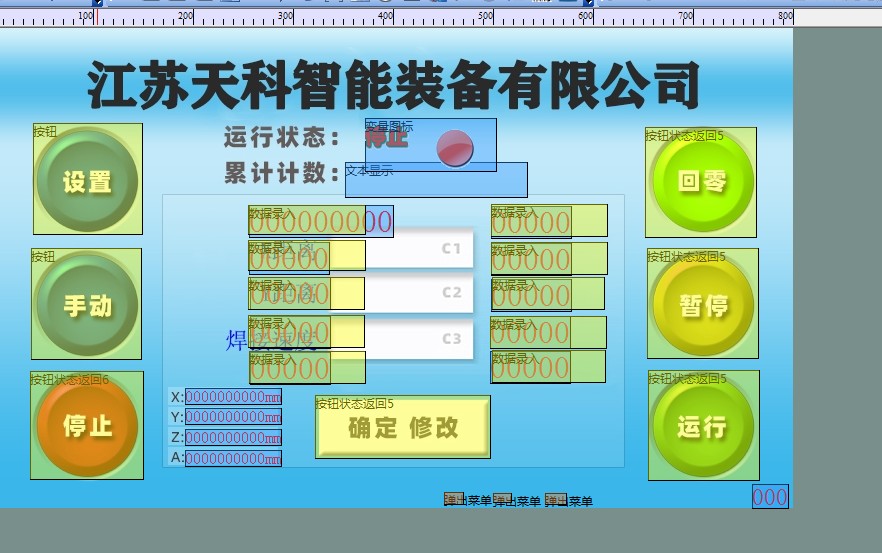

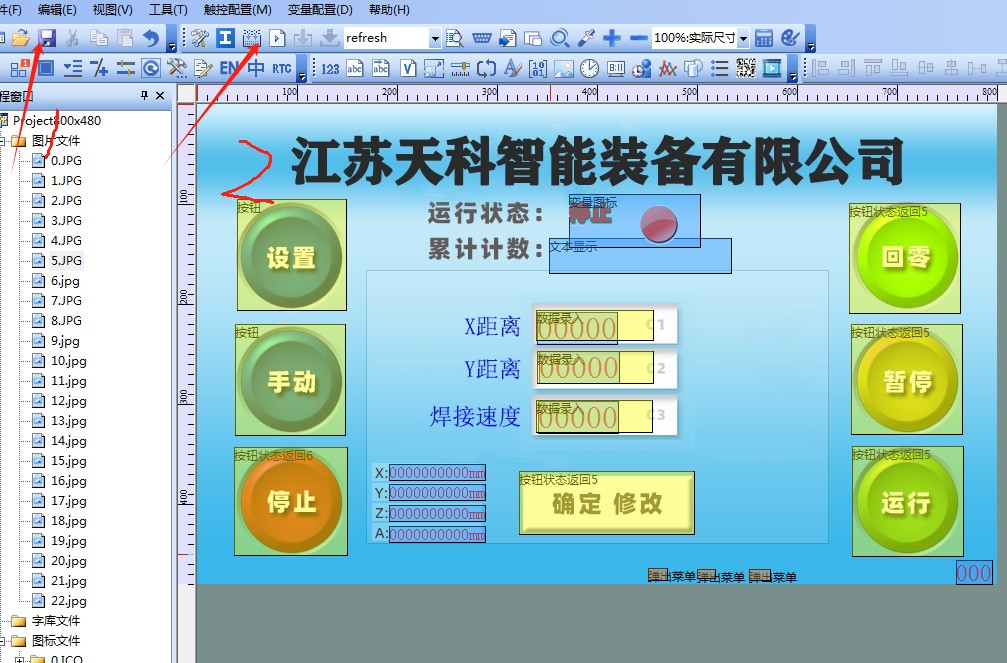

16.删除不要的控件,对控件进行拉大和移位,点1保存2编译

好,项目完成,交差,祝老板赚大钱发大财,源文件发给您,请下载保存好哦。
